Isoliergläser » Adaptiver Sonnenschutz

Innovative Sonnenschutzgläser erfüllen die komplexen Anforderungen bei der großzügigen Verglasung von Gebäuden. Sie lassen viel Licht herein und halten zugleich die Hitze draußen. Unsere adaptiven Gläser passen den Schutz darüber hinaus individuellen Bedürfnissen an. Je nach Jahres- oder Tageszeit bieten sie variablen Sonnenschutz und dosieren die Intensität des Lichteinfalls.

INFRASELECT®, das neue dimmbare Isolierglas für Gebäude, lässt sich auf Knopfdruck in fünf Stufen heller oder dunkler stellen und passt sich den äußeren Bedingungen optimal an.

Das Tageslichtsystem INFRAREFLECT® vereint durch eine integrierte Jalousie oder Plissee Glas, Beschattung und Lichtlenkung in einer einzigartigen Funktionalität.

INFRASELECT®

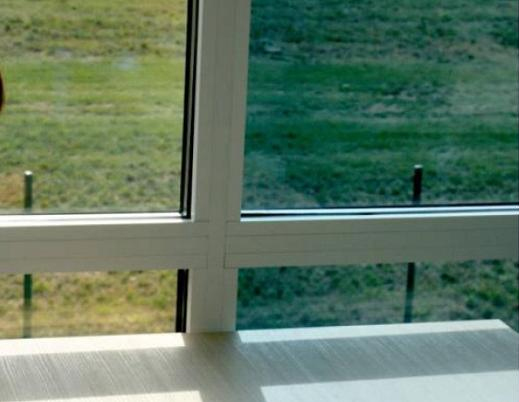

Mit INFRASELECT® bekommt Sonnenschutzglas eine neue Dimension. Das dimmbare Isolierglas für Gebäude macht den Licht- und Wärmeeintrag in den Raum individuell steuerbar. Damit lässt sich die Verglasung den im Tages- und Jahresverlauf wechselnden Wetterbedingungen ideal anpassen. Sichtkomfort und Transparenz bleiben stets erhalten.

Bei Sonneneinstrahlung reduziert INFRASELECT® deutlich den solaren Energieeintrag durch Einfärbung in ein angenehmes Blau. Möglich wird die neue Qualität durch die Verbindung von Glas und Elektronik. Das adaptive Sonnenschutzglas besteht aus einer Sandwichscheibe, die den so genannten elektrochromen Effekt nutzt. Eine dünne nanostrukturierte Beschichtung färbt sich bei Anlegen einer elektrischen Spannung blau und reduziert so in der Verbundscheibe die Transmission des Sonnenlichts.

Der Prozess der Einfärbung von der hellsten bis zur intensivsten Einstellung verläuft fließend und wird von den Raumnutzern kaum bemerkt.

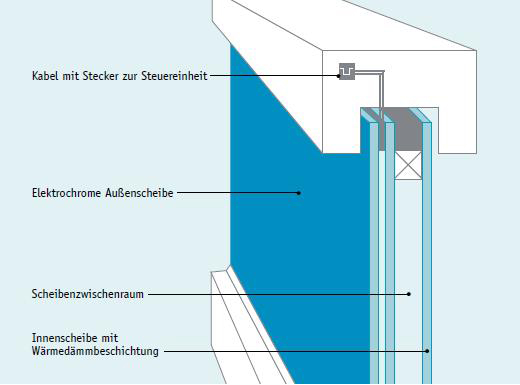

INFRASELECT® Funktionsweise

Bei INFRASELECT® besteht die äußere Scheibe aus einer elektrochromen Verbundscheibe. Die Funktionsfähigkeit der schaltbaren Sonnenschutzverglasung wird durch die Verbindung mit der elektronischen Steuereinheit erreicht.

INFRASELECT® bietet seinen Nutzern ein völlig neuartiges Energiemanagement mit Glas. Eine spürbare Absenkung der Klimatisierungskosten, eine optimale Tageslichtnutzung und der Verzicht auf mechanische Sonnenschutzsysteme kennzeichnen diese revolutionäre Verglasung.

Die beiden Innenseiten des INFRASELECT® Verbundglases sind auf ihrer Gesamtfläche hauchdünn beschichtet. Diese Schichten können Ionen aufnehmen und abgeben. Den Kern des Glasaufbaus bildet eine leitfähige Polymerfolie. Sie dient als Ionenleiter. Geringe elektrische Spannungspegel von weniger als fünf Volt aktivieren den Ionenaustausch, erzeugen dadurch eine Blaufärbung und verändern so die Licht- und Gesamtenergiedurchlässigkeit von INFRASELECT®. Der Prozess der Transmissionsänderung von der hellsten bis zur intensivsten Einstellung dauert bei einer Scheibengröße von 100 cm x 100 cm ca. zwölf Minuten.

Die besondere Stärke von INFRASELECT® ist seine hohe Flexibilität: Bei geringer Sonneneinstrahlung zeichnet es sich durch maximale Lichttransmission aus, bei starker Sonneneinstrahlung überzeugt es durch minimale Gesamtenergiedurchlässigkeit. Mit anderen Worten: Mit INFRASELECT® bekommt man immer genau den Sonnenschutz, den man braucht.

INFRASELECT® Glasklare Gründe

01. INFRASELECT® macht Sonnenschutz steuerbar.

Lichttransmission und Gesamtenergiedurchlässigkeit sind individuell steuerbar und können den äußeren Bedingungen ideal angepasst werden.

02. INFRASELECT® ist transparent.

Selbst bei intensiver Einfärbung bleibt die freie Durchsicht erhalten.

03. INFRASELECT® ist lautlos und dezent.

Der Prozess der Einfärbung verläuft vollkommen lautlos und fließend.

04. INFRASELECT® ist integrierbar.

INFRASELECT® ist busfähig und in die moderne Haustechnik ideal integrierbar. Die Integration der elektrochromen Verglasung in die Gebäudeleittechnik erzielt das größte Energiesparpotenzial.

05. INFRASELECT® ist sparsam und komfortabel.

Spürbare Absenkung der Klimatisierungskosten, optimale Tageslichtnutzung und der Verzicht auf mechanische Sonnenschutzsysteme: INFRASELECT® spart Betriebskosten und schafft thermischen und visuellen Komfort.

INFRAREFLECT®

Die Sonnenschutzlösung dazwischen.

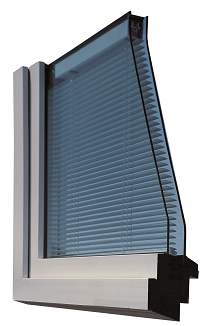

Bei INFRAREFLECT® wird ein Behang (Jalousie oder Plissée) in den Scheibenzwischenraum eines Isolierglases eingesetzt. Das Isolierglas bietet durch das integrierte Verschattungssystem einen variablen Sonnen- und Blendschutz für jeden Bedarf.

Der Behang, dessen Bedienung entweder manuell oder motorisch erfolgt, liegt geschützt und hermetisch abgeschlossen zwischen den Einzelglasscheiben eines 2- oder 3-fach- Isolierglases und ist dadurch pflege- und wartungsfrei.

Die wärmedämmenden Eigenschaften des jeweiligen Isolierglases (Ug-Wert) bleiben erhalten, während die Gesamtenergiedurchlässigkeit (g-Wert) bei Betätigung des Behangs deutlich verbessert wird. Zudem bietet das System als zusätzliche Funktion einen variablen Sichtschutz.

Ein konventioneller Sonnenschutz besteht aus einer wetterseitig angebrachten Markise oder Jalousie. Diese außenliegenden Beschattungssysteme unterliegen witterungsbedingt einem hohen Verschleiß und verursachen regelmäßigen Wartungs- und Reinigungsaufwand. Bei hohen Windbelastungen ist ihr Einsatz zudem meist nicht möglich. INFRAREFLECT® ist systembedingt bei jeder Witterung nutzbar.

Die große Vielfalt der Modelle bietet stets eine passende Lösung für Fenster, Türen, Fassadenelemente und Trennwände.

INFRAREFLECT® Funktionsweise

Steuerbarer Sicht- und Sonnenschutz – variable Transparenz.

Die Behänge von INFRAREFLECT® besitzen unterschiedliche Möglichkeiten zur Steuerung der Transparenz.

Ein Plissée ist ein Stoffbehang, der vorgefaltet (plissiert) ist und ziehharmonikaartig zu einem Paket zusammen-geschoben wird. Bei Betätigung verschattet er und bietet gleichzeitig einen Sichtschutz. Dessen Intensität und der Durchblick ist vom Transparenzgrad des Plisséestoffes abhängig. „Black out“-Plissées sind lichtundurchlässig und eignen sich zum Verdunkeln. Plissées sind auch in Dachfenstern und Schrägverglasungen einsetzbar.

Jalousien bieten durch verstellbare Lamellen vielfältige Möglichkeiten der Dosierung von Lichteinfall und Durchsicht. In Abhängigkeit vom Einstrahlwinkel der Sonne können die Lamellen so positioniert werden, dass Beschattung bei gleichzeitiger Durchsicht gegeben ist. Erfordert der Einsatz kein komplettes Hochfahren der Jalousie, kann die Jalousie auch mit ausschließlicher Wende-Funktion ausgeführt werden.

Die Betätigung beider Behangtypen kann manuell oder motorisch erfolgen.

Ein weiterer Behangtyp sind feststehende Jalousien, die sich insbesondere für den Einsatz in Dachverglasungen eignen. Der Neigungswinkel der Lamellen wird auf die jeweilige Einbausituation angepasst.

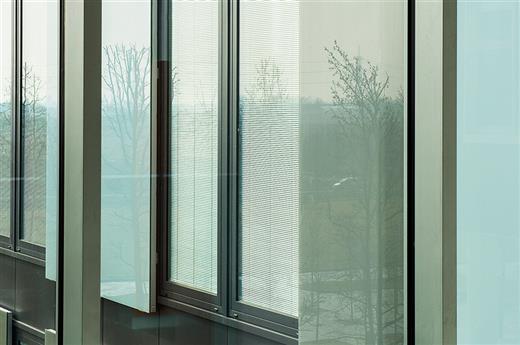

INFRAREFLECT® V95 – Lamelle

Für Fassadenanwendungen entwickelte unser Partner Pellini Screenline in Zusammenarbeit mit namhaften Forschungsinstituten die patentierte Lamelle mit V95-Beschichtung. Diese Lamelle ist optimiert für die Kombination mit Sonnenschutzbeschichtungen. Ein solches Jalousie-Isolierglas weist folgende Eigenschaften auf:

Nochmals verbesserter g-Wert des Sonnenschutzglases

In Kombination mit einem Sonnenschutzglas ist eine Gesamtenergiedurchlässigkeit bei 2-fach Isoliergläsern unter 10 %, bei 3-fach Isoliergläsern bis zu 5% erzielbar.

Reduzierte Oberflächentemperatur der inneren Scheibe

Übliche lackierte Lamellen absorbieren einen großen Teil der Sonnenenergie und erwärmen sich. Bei Kombination mit einer niedrig emittierenden Beschichtung auf Pos. 2 eines Isolierglases verlagert sich die Abgabe dieser Energie nach innen: die Temperatur der inneren Glasscheibe steigt und der Wärmeeintrag erhöht sich dementsprechend. Die spezielle Beschichtung der V95-Lamelle bewirkt, dass bis zu 99% der Infrarotstrahlung nach außen reflektiert werden und nur wenig Sonnenenergie absorbiert wird – die Lamelle erwärmt sich nur wenig.

Additive Reflektionseigenschaften

Die Reflektion einer Sonnenschutzbeschichtung liegt im Bereich der solaren Infrarotstrahlung bei ca. 70 – 80 %. Die nahezu vollständige Reflektion der Strahlung in diesem Bereich durch die Jalousie ergänzt die Leistung des Sonnenschutzglases nochmals sehr effektiv.

Multifunktionales Sonnenschutzsystem

Die Kombination aus Sonnenschutzbeschichtung und V95-Jalousie verbessert die Sonnenschutzwirkung in Zeiten größter solarer Einstrahlung – z.B. im Sommer – nochmals deutlich. Bei geringerer solarer Einstrahlung bietet das System einen transparenten Sonnenschutz – und minimiert die Verschlusszeiten der Jalousie. Zudem bietet das System bei Bedarf einen wirkungsvollen Blend- und Sichtschutz.

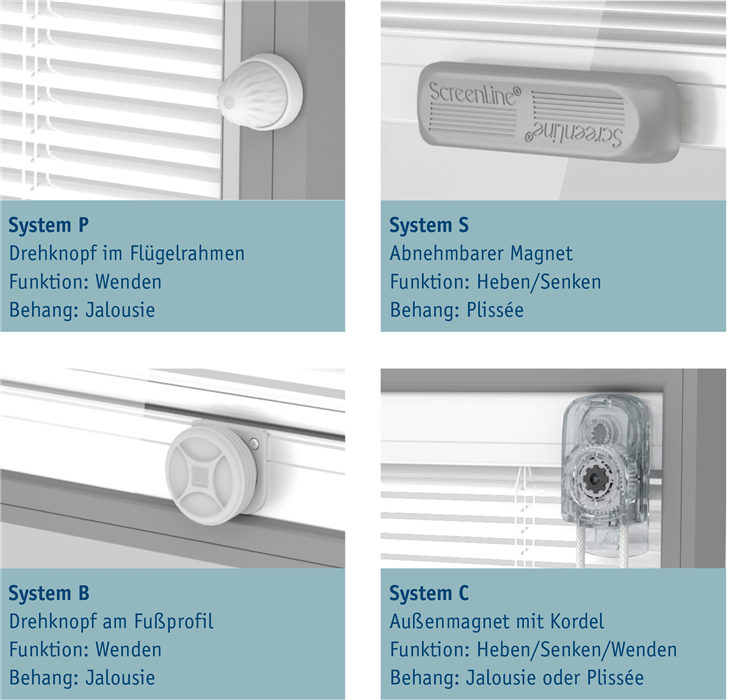

INFRAREFLECT® Bediensysteme

Manuelle Bedienungssysteme.

Manuell betätigte Behänge sind überall einsetzbar: in beweglichen Tür- und Fensterflügeln ebenso wie in Festverglasungen; die verschiedenen Systeme bieten für jede Einbausituation eine komfortable Bedienung. Da sie keine Elektroinstallation erfordern, können manuell betätigte Systeme auch in der Renovation problemlos eingesetzt werden. Eine Besonderheit stellt das System C dar: das Außenmagnet wird standardmäßig mit einer Kordel betrieben. Auf Wunsch kann auch nachträglich ein Außenmotor angebracht werden.

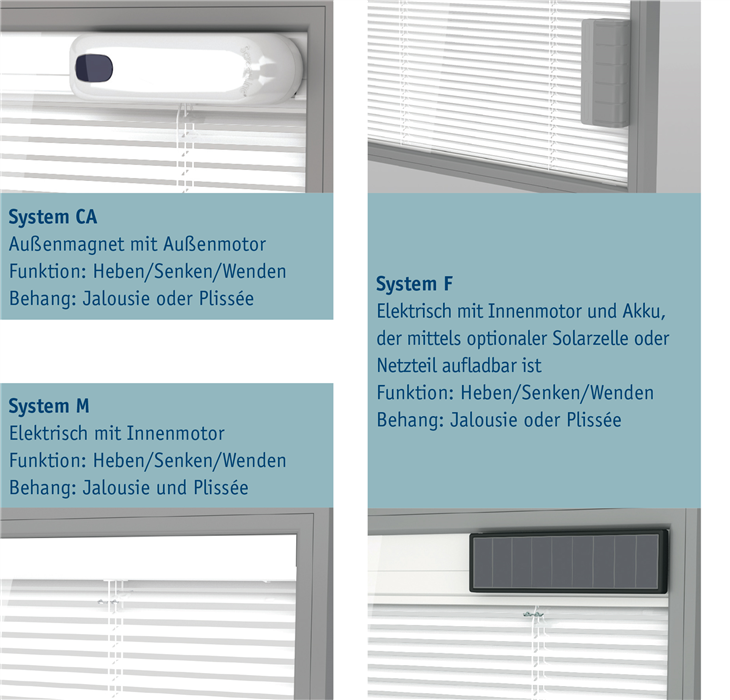

Motorische Bedienung.

Die Betätigung großflächiger Behänge, z.B. in Glasfassaden erfolgt in der Regel motorisch, wobei der Elektromotor in das Kopfprofil des Behangs integriert ist und somit auch geschützt im hermetisch abgeschlossenen Scheibenzwischenraum liegt. Die motorische Betätigung ermöglicht vielfältige Steuerungsmöglichkeiten des Behangs, bis hin zur Integration in komplexe Gebäudemanagement-Systeme. In Kombination mit einem intelligenten Steuerungskonzept bietet INFRAREFLECT® die Möglichkeit zur automatisierten Regelung eines der Jahreszeit und den aktuellen klimatischen Bedingungen optimal angepassten Energieeintrags. Weitere Informationen zu Fassadensteuerungs-Systemen unter www.ifg-systems.de.

Durch den Einsatz leistungsfähiger Komponenten, wie bürstenlose Motoren und speziell beschichtete Lamellen ist sowohl die Langlebigkeit als auch die energetische Leistungsfähigkeit von INFRAREFLECT® gesichert.

INFRAREFLECT® Glasklare Gründe

01| INFRAREFLECT® wirkt energetisch adaptiv

Durch Betätigung des Behangs werden Sonneneinstrahlung und Energieeinträge nach Bedarf dosiert: im Sommer wirksam minimiert, im Winter zur Raum- erwärmung genutzt.

02| INFRAREFLECT® spart Geld

Die hervorragende Wärmedämmung des 2- oder 3-fach Isolierglases sorgt für Heizkostenersparnis, während die Sonnenschutzwirkung dazu beiträgt, die hohen Kosten einer Gebäudekühlung zu senken.

03| INFRAREFLECT® ist pflege- und wartungsfrei

Der Behang liegt hermetisch abgeschlossen im Isolierglas und ist so vor Witterungseinflüssen, Verschmutzungen und anderen Beeinträchtigungen geschützt.

04| INFRAREFLECT® ist langlebig

Anspruchsvolle Dauerfunktionsprüfungen des ift Rosenheim haben die lang- lebige Funktion der Einzel- komponenten und des Gesamtsystems bewiesen.

05| INFRAREFLECT® ist intelligent

Motorisch betriebene Systeme (M und CA) können in ein Gebäudemanagement- System integriert werden.

06| INFRAREFLECT® ist sicher

Der Aufbau und die Dimensionierung des Isolierglases sind stets an die physi- kalischen Anforderungen des Elementes angepasst.

07| INFRAREFLECT® ist multifunktional

Neben dem wirksamen Sonnenschutz bieten Jalousien und Plissée auf Wunsch auch Blend- und Sichtschutz.

08| INFRAREFLECT® ist variabel einsetzbar

INFRAREFLECT® ist sowohl für den Außenbereich, wie z.B. Glasfassaden, Wintergärten und Fenster, als auch im Innenbereich z.B. für Trennwände, geeignet.

09| INFRAREFLECT® ist bequem

Die unterschiedlichen Bediensysteme sichern für jeden Anwendungsfall eine komfortable Betätigung.

10| INFRAREFLECT® ist variantenreich

Manuelle und motorische Bediensysteme, Jalousie- und Plissée Behänge in zahlreichen Farben und umfangreiches Zubehör sichern eine geeignete Variante für jeden Anwendungsfall.

INFRASHADE®

Wirkungsvoll und energieeffizient – von der Sonne gesteuert.

Sonnenschutzanlagen werden in unterschiedlichen Arten an der Außen- oder Innenseite von Verglasungen angebracht, um durch Verschattung einen Sonnenschutz zu bieten. In zahlreichen Anwendungsfällen sind solche Sonnenschutzeinrichtungen jedoch nicht einsetzbar: z. B. bei hohen Wetterlasten, bei großen oder nicht orthogonalen Scheibenformen sowie bei besonderen Geometrien von Glasdächern.

INFRASHADE® verbindet die Vorteile einer außen liegenden Sonnenschutzvorrichtung mit denen eines Sonnenschutzglases, denn es bietet einen verschattenden aber dennoch transparenten Sonnenschutz, der durch seine adaptive Funktion sehr energieeffizient ist.

Der Sonnenschutz funktioniert ohne Bedienung oder Steuerung, denn die integrierten Microlamellen verändern ihre Durchlässigkeit mit dem Einfallwinkel der Sonne im Laufe des Tages und Jahres. So bietet INFRASHADE® Sonnenschutz immer dann, wenn er benötigt wird und erzielt zusätzliche Energiegewinne, wenn sie sinnvoll sind.

INFRASHADE® ist ein intelligentes Sonnenschutzsystem für großflächige Verglasungen. Dank seiner durchdachten Konstruktion ist es eine effektive und wirtschaftliche Alternative zu außen angebrachten Sonnenschutzvorrichtungen, die sich bei der Instalation und während der Nutzung bezahlt macht.

Für INFRASHADE wird die patentierte Microlamellenfolie MicroShade™ verwendet.

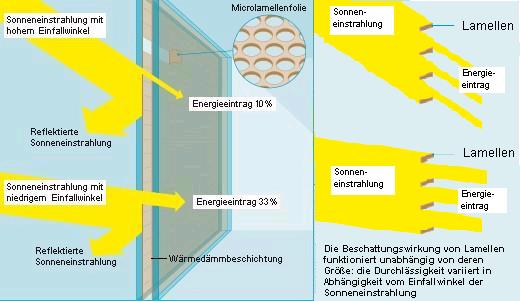

INFRASHADE® Funktionsweise

Das patentierte MicroShade™ Metallband wird im Scheibenzwischenraum auf der Außenscheibe eines Zwei- oder Dreifach-Isolierglases montiert.

Die auf der Außenscheibe eines Isolierglases zum Scheibenzwischenraum positionierte Metallfolie ist in einem präzise definierten Winkel perforiert, sodass eine mikroskopisch feine Lamellenstruktur entsteht. Die Durchlässigkeit dieser Microlamellen variiert in Abhängigkeit vom Einfallwinkel: Bei hohem Sonnenstand im Sommer wird viel Einstrahlung reflektiert, bei niedrigem Sonnenstand im Winter wird viel Einstrahlung durchgelassen. Die Durchsicht bleibt aufgrund der Feingliedrigkeit der Lamellenstruktur erhalten.

INFRASHADE® bietet eine hervorragende Energiebilanz: Es schützt vor sommerlicher Überhitzung und garantiert im Winter eine hohe Durchlässigkeit der Sonneneinstrahlung, die sinnvoll zur Raumerwärmung beiträgt. Durch die Integration des Funktionsträgers ist INFRASHADE® deutlich wirtschaftlicher als ein außen liegender Sonnenschutz. Die geschützte Lage im Scheibenzwischenraum macht Wartung und Instandhaltung überflüssig und ermöglicht die Nutzung auch bei starkem Wind. Witterungsbedingter Verschleiß, wie bei außen liegenden Sonnenschutzvorrichtungen üblich, entfällt.

INFRASHADE® ist als Zwei- oder Dreifach-Isolierglas und in Kombination mit weiteren Funktionen wie Schallschutz oder Einbruchhemmung lieferbar.

INFRASHADE® Glasklare Gründe

01. INFRASHADE® ist energieeffizient:

INFRASHADE® schirmt die Sonne einer außen liegenden Sonnenschutzvorrichtung vergleichbar ab; gleichzeitig erzielt es bei niedrigem Sonnenstand Energiegewinne.

02. INFRASHADE® ist kosteneffizient:

INFRASHADE® ist eine integrierte Sonnenschutzlösung. Es entstehen keine zusätzlichen Kosten für Installation, Reinigung, Wartung, Instandhaltung und Reparaturen von Sonnenschutzvorrichtungen.

03. INFRASHADE® verschattet transparent:

Die Microlamellenstruktur von INFRASHADE® verringert die direkte Sonneneinstrahlung durch Verschattung bei gleichzeitig uneingeschränkter Durchsicht.

04. INFRASHADE® wirkt adaptiv:

Die Sonnenschutzwirkung von INFRASHADE® variiert mit dem Einstrahlwinkel der Sonne – der Sonnenschutz ist automatisch immer gegeben, wenn er benötigt wird.

05. INFRASHADE® ist robust:

Die Microlamellen funktionieren ohne mechanische oder elektronische Steuerung und liegen geschützt im Scheibenzwischenraum – deren Wirkung ist dadurch auch bei hohen Windlasten nutzbar.

06. INFRASHADE® ist universell einsetzbar:

INFRASHADE® bietet Verschattung für alle Einsatzbereiche – auch für nicht rechtwinklige Scheibenformate, für jegliche Formen von Glasdächern und für Wetter-exponierte Einbausituationen.

07. INFRASHADE® ist dezent:

INFRASHADE® fügt sich als integriertes und ästhetisches Element in die Fassade des Gebäudes ein und gewährleistet die freie Sicht von innen nach außen.

08. INFRASHADE® ist neutral:

Die Intensität der Sonneneinstrahlung wird reduziert, ohne Veränderung von Durchsicht und Farbe des einfallenden Lichts.

09. INFRASHADE® ist flexibel:

INFRASHADE® ist in Kombination mit allen gängigen Isolierglasfunktionen erhältlich.

10. INFRASHADE® gestaltet:

Design- und Creative-Varianten von INFRASHADE® ermöglichen individuelle und überraschende Gestaltungsmöglichkeiten.
